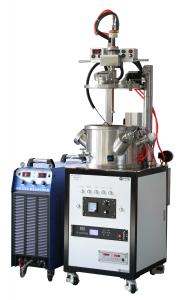

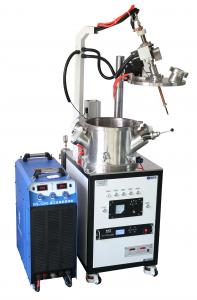

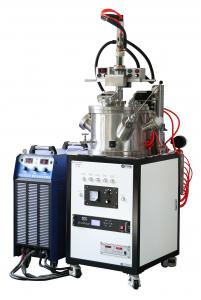

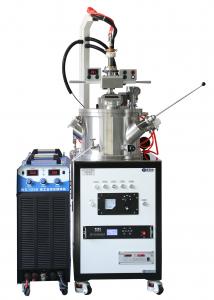

VAF-400金属熔炼u球体育是一款小型的电弧熔炼u球体育，可在不破坏气体保护气氛的条件下翻转合金锭进行多次熔炼，且同时制备多个样品，是高等院校、科研院所制备难熔金属及金属碳化物试样的理想设备。
|
VAF 真 空 电 弧 熔 炼 u球体育 |
型号 | VAF-400 | |
| 视频展示 | |||
| 最高熔炼温度 | 3000度 | ||
| 电源电压 | AC三相380 | ||
| 输入功率 | 67.2KW（焊机62KW+u球体育(中国)泵1.2KW+冷水机4KW） | ||
| 外形尺寸及部件介绍 |   |
||
| 铜坩埚 |
水冷铜坩埚有5个工位（也可定制其它数量的工位） 每个工位均为半径是35mm的半球锅（也可定制其它尺寸） 其中一个工位底部安装有吸铸装置 |
||
| u球体育(中国)吸铸装置 |
u球体育(中国)吸铸装置，可铸造出直径为5mm，长度65mm的金属棒（也可定制其他尺寸） 通过对铜模抽气，使熔融态的金属迅速进入到铜模中，可得到缩孔较小的金属棒 |
||
| 电磁搅拌 |
该设备带有电磁搅拌功能，周围三个工位均有电磁搅拌 电磁搅拌的原理是线圈通电后产生磁场，金属液在磁场中运动 |
||
| 主要特点 |
1、前方、左边安装有观察视窗，腔内后方两侧安装有LED照明灯，方便观测起弧熔化状态 2、u球体育(中国)室、铜坩埚、起弧电极都采用水冷冷却方式 3、上下移动采用方向盘式设计，操作摇杆转动灵活 4、为了保证在不破坏气体保护气氛的条件下翻转合金锭进行多次熔炼，熔炼u球体育中采用了机械手翻转机构 5、坩埚尺寸小且数量多，可以方便制作多个样品，又可避免样品间的相互污染 6、底部安装吸铸装置，可铸造出直径是5mm的金属棒
腔室门 观察窗 照明LED灯 机械手 吸铸装置 |
||
| u球体育(中国)腔室 |
水冷u球体育(中国)腔室的尺寸是Dia400X320 u球体育(中国)腔室上有一个电动升降u球体育门，便于送样和取样 腔室前方和左侧各有一个直径是80mm的观察窗，方便观测起弧熔化状态 腔体右侧安装机械手，方便翻转合金锭 |
||
| 工作电流 | 1200A | ||
| 电弧熔炼阴极装置 | 引弧方式为高频引弧 手动动升降 | ||
| 最高熔炼温度 | 3000度 | ||
|
腔体u球体育(中国)度（分子泵机组） （方案一） |
< 5X10 -4Pa | ||
|
腔体可充气体类型 |
氦气、氩气 | ||
|
工作时需充气体 |
金属熔炼过程中需要高纯Ar气（5N）或5% H2 + 95% Ar | ||
|
最高熔炼温度 |
3000度 （可熔各种难熔金属） | ||
|
升压率 |
<4Pa/小时 | ||
|
钨电极
|
直径为10mm的钨电极（电弧枪可通水冷却），非自耗式钨电弧针 电极与样品的角度和距离可调节（最大调节距离为80mm） 最高温度可达3000℃ 下图是用该u球体育熔炼的样品
|
||
|
欠压保护（水压） |
有 | ||
|
u球体育(中国)腔体内是否水冷 |
是 | ||
|
高清相机（选配）
|
高清HDMI输出连接显示器使用，支持拍照、自动对焦、自动测量（鼠标操作，使用简单，高精度） |
||
|
红外测温仪（选购）
|
1、美国进口红外测温仪，特点1、响应时间快、高精度； 2、可24小时实时连续在线测温、安全、耐用； 3、激光瞄准、稳定性好、尤其适合测量高温小目标； 4、10毫秒的响应时间和±0.3%的重复性精度，保证满足您进行快速、精确测温的要求。 |
||
|
冷水机（选配） |
3P | ||
|
真 空 机 组
|
机组输入电压 |
380V /220V | |
|
波纹管 |
KF40X1000 | ||
|
u球体育(中国)挡板阀 |
KF40 | ||
|
前级机械泵BSV30
|
功率 | 1.1KW | |
| 电压 | 380V | ||
| 转速 | 1450rpm | ||
| 进气口径 | KF40 | ||
| 前机泵抽气速率（L/S） | 8 | ||
| 极限压强 | 5X10 -1Pa | ||
|
大型高u球体育(中国)气动挡板阀
|
口径 | DN160 | |
| 使用范围 |
1×10-3a～1.2×105Pa |
||
| 阀体和阀座漏率（Pa.L/S） |
<1.3×10-5Pa·L·s-1 |
||
|
复合u球体育(中国)计
|
型号 | ZDF | |
| 电源 | 220V 50Hz 45W | ||
| 控制精度 | ±1% | ||
| 测量范围 | 10-5 -10 5 Pa | ||
分子泵机组 |
分子泵型号 | FF-160/620 | |
| 输入电压 | 220V | ||
| 分子泵进气口法兰 | DN160 | ||
| 分子泵抽气速率L/S（对空气） | 600 | ||
| 额定转速rpm | 27000 | ||
| 分子泵极限压强（Pa) | 6×10-7 | ||
| 冷却方式 | 水 冷 | ||
| 冷却水压（MPa） | 0.1-0.2 | ||
| 冷却水温度 | <25℃ | ||
|
焊机
|
型号 | WS-1250 | |
| 功率 | 62KW | ||
| 输入电源 | 三相380 | ||
| 空载电压 | 85 | ||
| 焊接电流范围 | 55~1250A | ||
| 额定负载持续率 | 60% | ||
| 优点 | 电流稳定，具有欠水报警 | ||
|
水冷机 （选配） |
电源 | 三相380 | |
| 最大扬程 | 38m | ||
| 输入总功率 | 3.2KW | ||
| 水箱容量 | 60L | ||
| 制冷量 | 7220Kcal/h | ||
| 出入水口 | Rp1/2’’ | ||
| 外形尺寸 | 520*1150*1145mm | ||
